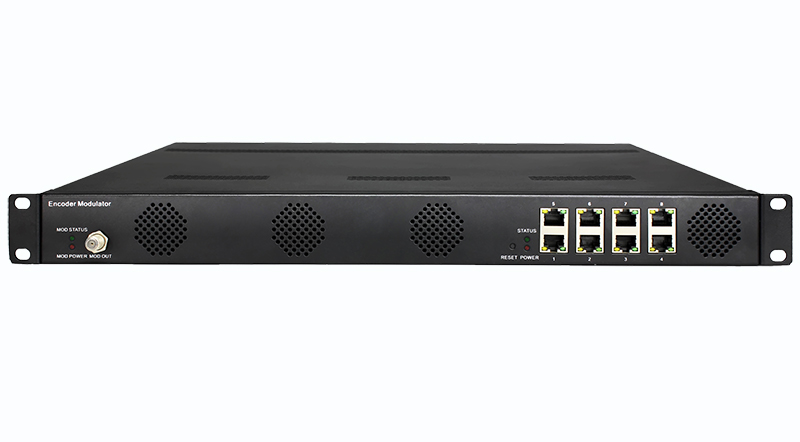

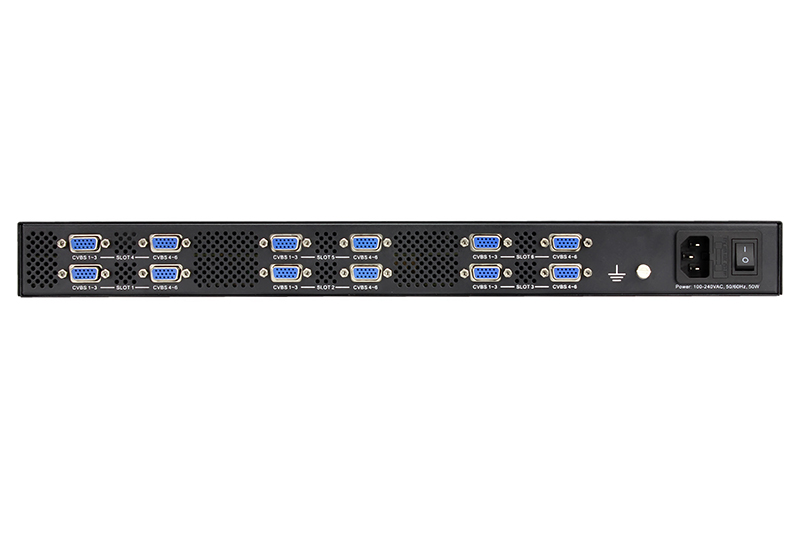

16路标清编调一体机SAM-3002-16M4D

产品分类Product classification

13316086661

SAM-3002系列多路标清编调一体机是三统公司专为酒店电视系统研发的高性价比编码调制设备。该设备支持最高48路CVBS标清输入，IP输入和输出（MPTS或SPTS），4或8路DTMB载波调制输出与图文叠加功能，非常适用于酒店、会所、医院、浴场等IPTV和数字电视系统。

产品详细说明

1.产品介绍

1. 系统框图

2.产品特性
支持16、32或48路CVBS输入；
支持PAL和NTSC制式的视频格式；
支持H.264高压缩视频编码格式；
支持MEPG-1 Layer2、AC3（选配）音频编码格式；
编码节目都支持图文叠加功能（OSD，可在每路编码视频中插入图片、二维码、文字等）；
支持多节目流（MPTS）或单节目流（SPTS）IP输入和输出；
支持4路或8路DTMB载波输出；
支持设置完成立即生效，无需重启；
支持Web远程网络管理；
支持远程授权控制。

技术指标

输入	16/32/48路CVBS输入
输出	支持MPTS或SPTS输出，支持UDP/RTP网络传输协议，4/8路DTMB载波输出
视频编码	编码格式	H.264
	输入接口	16/32/48路CVBS
	分辨率	720×576@50i;720×480@60i;
	码率	0.8Mbps~8Mbps
音频编码	编码格式	MPEG-1 Layer2、AC3（选配）
	采样率	48KHz
	码率	64Kbps、128Kbps、192Kbps、256Kbps、320Kbps、384Kbps
调制	调制通道	4/8路载波输出
	标准	DTMB GB20600-2006
	星座	4QAM-NR、4QAM、16QAM、32QAM、64QAM
RF输出	输出通道	1个RF接口，4/8个频点，F头，75Ω阻抗
	频率范围	50~900MHz，1kHz步进
	输出电平	-26dBm~-1dBm（81~106dBμ），0.1dB
	MER	≥40dB
复用	PID重映射（自动或手动）
	PCR校正
	PSI/SI表自动生成
系统	支持Web网络管理&远程网络升级
系统	中文/英文操作界面
通用	尺寸(长×宽×高)	482mm×430mm×44mm
	约重	3-6kg
	温度范围	0~45℃(工作)；-20~80℃(存储)
	电源需求	AC 100~240V，50/60Hz
